一、系統概述
目前，我國已經是世界上的第二大能源生產國和消費國，統計顯示，我國建筑能耗約占全國總能耗的28%，在我國每年新建的20億平方米建筑中，其中99%是高能耗建筑；而既有的建筑中，僅有4%采取了節能措施。大型公共建筑不但能耗密度高，而且能源浪費非常嚴重，具有巨大的節能空間，建筑節能的已經勢在必行，節能降耗，計量先行。建設部、財政部頒布的《關于加強國家機關辦公建筑和大型公共建筑節能管理工作的實施意見》，明確提出了“要求在全國范圍內逐步建立部級、省級、市級、區級能耗監測平臺，*終建立起全國聯網的能耗監測平臺”的工作目標。
建筑能效監管系統是指通過對國家機關辦公建筑和大型公共建筑安裝分類和分項能耗計量裝置，采用遠程傳輸?shù)仁侄渭皶r采集能耗數據，實現重點建筑能耗的在線監測和動態分析功能的硬件系統和軟件系統的統稱。
德易安是中國領先的能耗監測管理及相關軟硬件產品的設計、制造與服務提供商，擁有自主知識產權的建筑能耗監測系統，產品嚴格按照國家技術導則研發生產，主要產品包括能耗數據采集器、建筑能源管理系統軟件等。能源管理系統軟件包含本地版和網絡版，均采用WEB瀏覽器訪問方式，方便、穩定、安全。德易安能耗監測系統除了大量應用于本地監控管理外，并已作為省市級政府及企業集團總部能耗監測平臺在多個大型項目上成功應用。
二、設計依據
1.《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據采集技術導則》
2.《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據傳輸技術導則》
3.《國家機關辦公建筑和大型公共建筑能耗監測系統樓宇分項計量設計安裝技術導則》
4.《國家機關辦公建筑和大型公共建筑能耗監測系統數據中心建設與維護技術導則》
5.《國家機關辦公建筑和大型公共建筑能耗監測系統建設、驗收與運行管理規范》
6.《公共建筑能耗遠程監測系統技術規程》JGJ/T 285
7.《公共建筑節能設計標準》GB 50189
8.《公共機構節能條例》中華人民共和國國務院令第531號
9.《建筑設備監控系統工程技術規范》JGJ/T 334
10.《綠色建筑評價標準》GB/T 50378
11.《智能建筑設計標準》GB 50314
三、建筑能耗分類分項列表
分類能耗是指根據建筑消耗的主要能源種類劃分的能耗數據，如電、水、燃氣、集中供熱量、集中供冷量等；分項能耗是指根據建筑消耗的各類能源的主要用途劃分的能耗數據，如照明插座用電、采暖空調用電、動力用電、特殊用電。
中華人民共和國國務院令第531號《公共機構節能條例》第十四條指出：“公共機構應當實行能源消費計量制度，區分用能種類、用能系統實行能源消費分戶、分類、分項計量，并對能源消耗狀況實時監測，及時發現、糾正用能浪費現象?！?/span>
根據JGJ/T 285-2014《公共建筑能耗遠程監測系統技術規程》，作出下列建筑能耗分類分項列表。
四、系統組成
建筑能耗監測系統由監控管理中心、網絡傳輸設備、能耗數據采集器、智能儀表、第三方接口等組成。
（1）監控管理中心
監控管理中心是能耗監測系統管理人員進行人機交互的直接窗口，主要由系統軟件和必要的硬件設備（如工業級計算機、打印機、UPS電源等）組成。能耗監測系統軟件具有良好的人機交互界面，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況。
（2）網絡傳輸設備
網絡傳輸設備是數據信息交換的橋梁，主要由標準以太網設備和寬帶或無線網絡組成，是信息傳輸?shù)拿浇椤?/span>
（3）能耗數據采集器
能耗數據采集器通過標準總線協議對現場智能表具運行的數據信息進行采集、分類、加密和斷點續傳等工作。
（4）智能儀表
智能儀表采集現場的能耗數據，上傳給監控管理中心。智能儀表擔負著*基層的數據采集任務，其監測的能耗數據必須完整、準確并實時傳送至監控管理中心。
（5）第三方接口
系統預留第三方對外數據接口，可實現對上級平臺或其他授權用戶的數據共享。

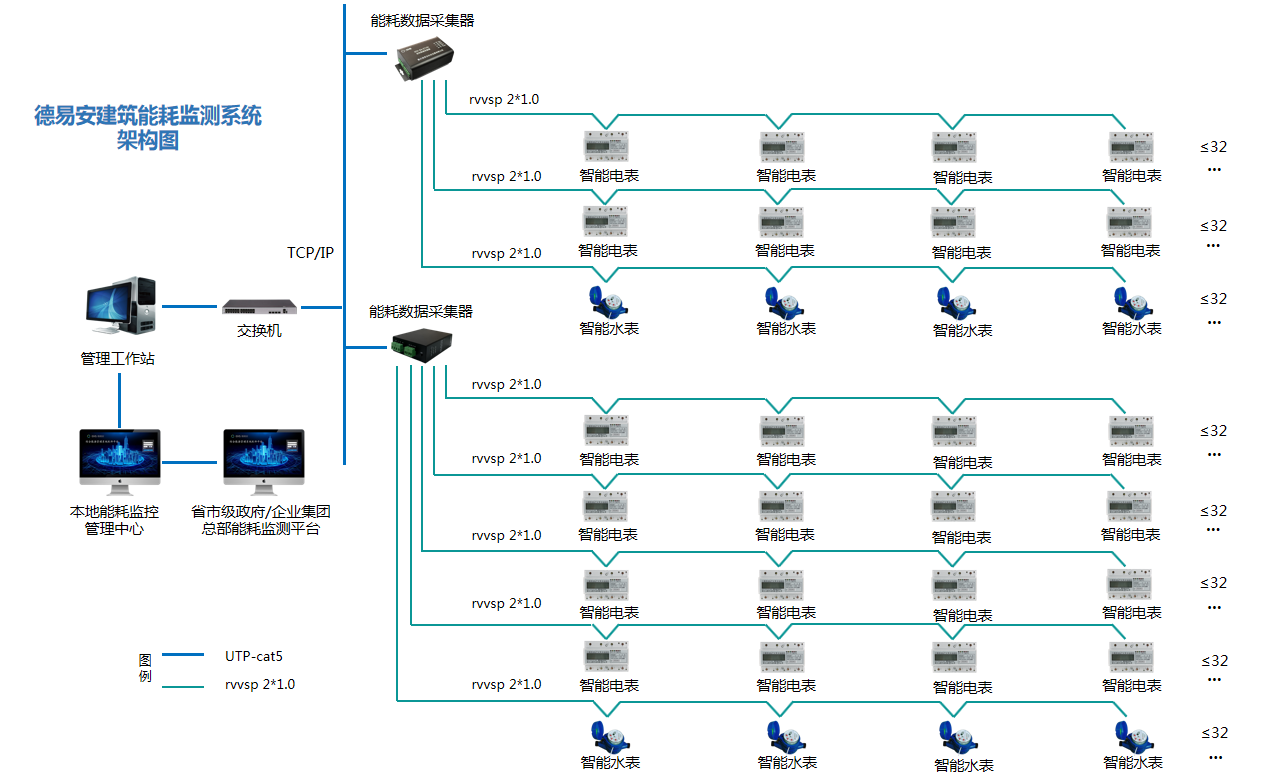

五、系統結構

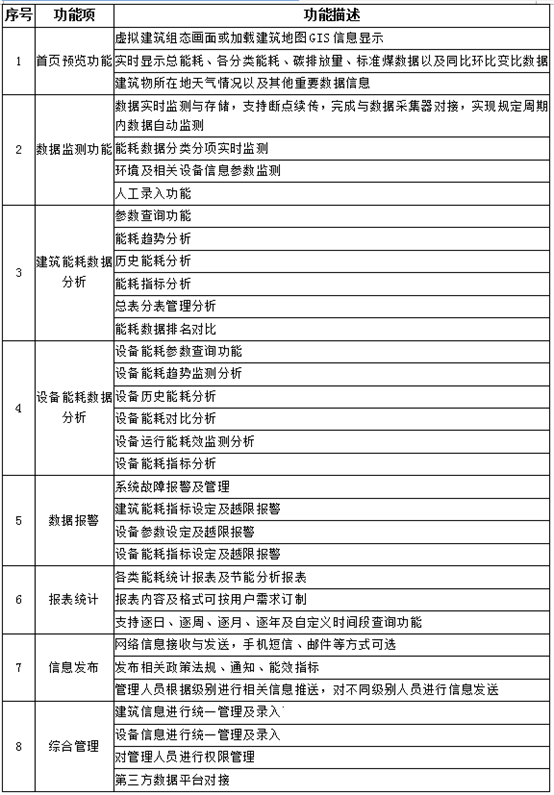

六、系統功能
七、可再生能源監管子系統
7.1系統概述
EHS-德易安可再生能源監管系統嚴格按照現行國家標準《可再生能源建筑應用工程評價標準》GB/T50801及《可再生能源建筑應用示范項目數據監測系統技術導則》（試行）等，對可再生能源建筑應用項目進行數據監測,對室外環境參數、設備運行參數進行采集，并據此計算各項評價指標，為節能效益評估提供條件。

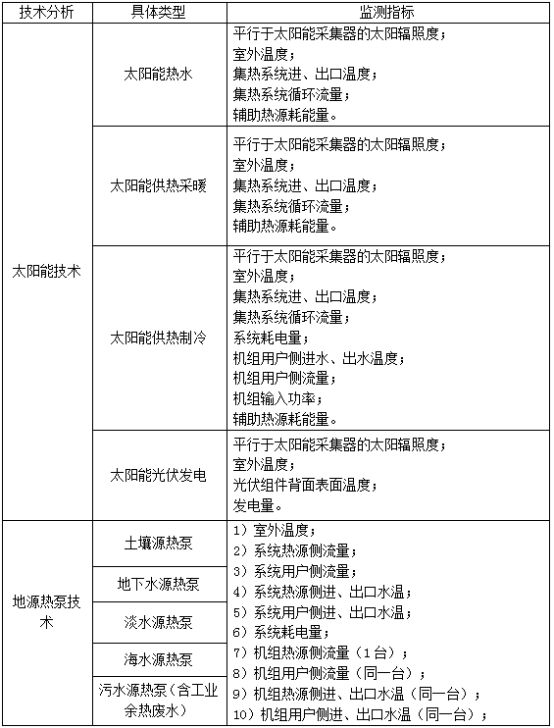

7.2監測內容
八、能耗計費管理子系統
8.1系統概述
隨著時代的發展，建筑業態越來越豐富多樣，其建筑內采用的空調設備、計量表具等也有了更多的選擇。根據國家相關規定，針對現代物業管理的需求，水、電、燃氣可以通過直讀協議表具直接進行計費采集，中央空調可采用符合《時間法集中空調分戶計量裝置》（GB/T 29580）標準的當量計費溫控器或模塊和能量表組合計量。
EHS-7000能耗計費管理系統采用數據采集技術、數據遠傳技術、無線傳輸技術、智能控制技術等技術手段實現水、電、暖等能耗數據遠程在線監測，采集數據上傳至本地管理中心，為物業收費提供有效依據，提升物業管理效率；同時，平臺預留接口，可將相關數據上傳至上一級管理平臺。

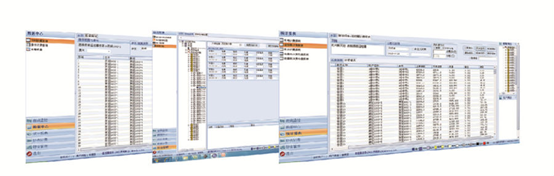

8.2系統界面

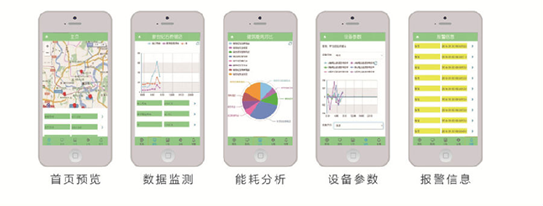

8.3手機端應用
九、主要產品介紹
9.1能耗數據采集器
DED-BA-E7101能耗數據采集器采用嵌入式系統設計，滿足《國家機關辦公建筑和大型公共建筑能耗監測系統技術導則》規定的技術條件，是能耗儀表的信息采集和管理設備。
9.1.1產品特點
1.支持多個通訊協議：DL/T645-1997、DL/T645-2007、CJ/T188-2004、GB/T19582-2008等；
2.總線支持豐富：支持RS485、M-Bus，LAN等網絡接口；
3.配置維護方便：可以使用LAN接口進行本地或遠程配置；
4.完全按照國家技術導則進行設計研發，支持?jǐn)?shù)據加密，斷點續傳，已在國內多個項目廣泛應用。
