一、工業能源管理系統（EMS）概述

1. 實時監控及記錄分析水、電、氣、冷熱源等能源監測；

2. 系統架構：數據采集框架清晰，至少三級計量，現場主要用能設備（功率>20kw）單獨增加計量表計。計量表數據需達到能源平衡，分表與主表數據實時監測；

3. 能源平臺功能：能源實時監控功能；能耗分析功能；能耗統計功能；能源質量監控功能；時類別分析功能； 配電監測和能源平臺系統檢測功能（平臺運行狀態，網關、儀表運行狀態）；報表功能；定制開發設計功能；

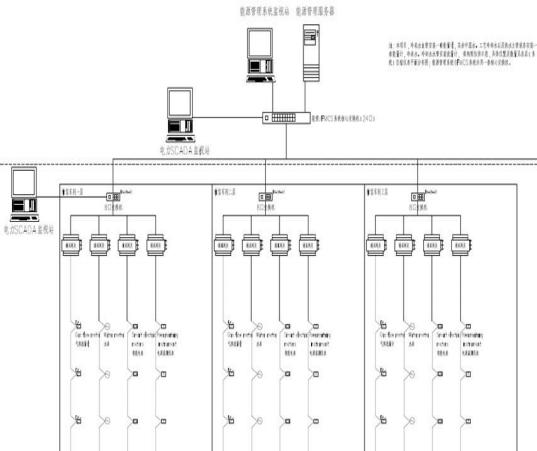

4. 系統架構圖

二、工業能源管理系（EMS）功能

1、 能源管理平臺軟件總體功能

1.1 能源管理平臺軟件為自主研發，擁有完全的自主知識產權；

1.2 工廠能源數據實時動態采集，系統運行實時負荷曲線，運行狀態的實時動態顯示，通訊異常實時采集顯示；設備運行狀態實時顯示；

1.3 能源供應質量監控、能耗管理，各類能源監測、報警和管理報表，監控范圍主要包括電力系統（包含光伏）、自來水、純水系統、廢水系統、壓縮空氣系統、氮氣系統、冷凍水系統、冷卻水系統、排風系統；通過分項計量儀表實時采集各類能耗數據，通過專用能耗分析軟件，按不同用途、目的對數據進行處理形成曲線、圖表等可視化界面，及時提供實時數據查詢和歷史數據分析；

1.4 電力、壓縮空氣、氮氣、真空、冷凍水、熱水需做到樓層及廠房內車間分區計量記錄功能；

1.5 能源管理平臺界面美觀合理、優良視覺效果，目錄層次設計清晰,可數據統計分析；

1.6 顯示工廠能源計量網絡圖；顯示配電系統圖；

1.7 具備報警設置及推送功能；

1.8 主要設施系統進行系統健康管理；

1.9 根據業主要求進行深化設計修改；

2、能源管理平臺系統具體功能

2.1 能源實時監控功能：實時顯示各種能源耗能狀況，實時顯示能耗變化情況，實時顯示能源消耗分布比例圖；

2.2 能耗分析功能：具備能耗趨勢分析、綜合統計分析功能，可查詢當前能耗實時數據、歷史數據、歷史記錄曲線，能對能耗參數（三相電流、三相電壓、功率、功率因素、有功電度、無功電度等）的趨勢進行實時查詢和歷史查詢，顯示用能趨勢（日、月），并導出成 EXCEL 表格形式；具備月報分析功能，按月對單位用電量、用水量、用氣量進行分析，變壓器運行分析，并生成導出報表；

2.3 能耗統計功能：不同車間、不同設備能源用能分項統計，能耗綜合統計，自動生成能源帳單，能源質量統計，能耗數據統計分析，各種能源需求及用能情況、能源質量、重大能耗設備的能源利用情況；具備能耗統計分析功能，能對單位用電總量、重點用能設備的能耗總量進行分級分層次統計分析，能方便的查看目標單位各時段的能耗總量數據，并導出成 EXCEL 表格形式；

2.4 能源質量監控功能：如電能質量諧波、電壓偏差、電壓波動、頻率偏差、三相不平衡的監控；

2.5 時類別分析功能：具備統計對比功能，不同監測點能源指標比較，時比分析，監測點在不同時間能源指標比較，時、日、月進行時比，進行圖像分析；能耗指標關聯分析（時比/類比），展示能耗指標的平均值、*大值、*小值（日、月）；能對單位月度、年度總能耗及時比、類比情況進行實時展示，能耗概況應一目了然；

2.6 配電監測和能源平臺系統檢測功能（平臺運行狀態，網關、儀表運行狀態）；

2.7 報表功能：統計各車間區域、廠務各主系統能源消耗狀況，根據需要設置或自動生成能源管理所需的各類報表及能源成本報表（各類能源運行日/月/年報表），能源報告基礎數據（對標分析/節能評估）；具備報表的查詢與導出功能，系統能按不同時段查詢各自報表，支持保存為 EXCEL 表；

2.8 定制化開發設計功能；如具備總能耗折算功能，顯示折算成 CO2 和標準煤當量；

2.9 設備及系統重要運行狀態及數據監控，并設置報警推送；

3、能源管理平臺系統總體技術要求

3.1 測量裝置測量值綜合誤差≤1%，能源數據綜合誤差≤1%；

3.2 全系統實時掃描周期≤60 秒；

3.3 設備監控畫面實時調用響應時間≤3 秒；監控畫面刷新時間≤5 分鐘；

3.4 系統平均無故障時間 MTBF>30000小時；

3.5 能耗數據監測單元、通訊成套裝置平均無故障時間 MTBF>50000小時；

3.6 可選擇在信息中心機房設置本地服務器（由招標方提供），也可選擇遠程數據服務器，服務器至少應能滿足 10 年的能耗數據的存儲；

3.7 數據采集器支持有線網絡、無線信號方式與數據中心進行通信，支持 4G 及以上網絡；

3.8 支持多種數據采集頻率設置功能，能滿足數據采集頻率≤5分鐘/次的要求；

3.9 提供第三方數據接口，后期能實現與信息中心數據共享；

4、能源管理平臺整體性能原則

4.1 系統可靠性與穩定性相結合：從系統結構、技術措施、設備選型、設備性能、設備容錯、系統管理、軟硬件廠商技術支持及維修能力等方面綜合設計和配置，確保系統運行的可靠和穩定，達到*大的平均無故障時間，使每個故障點對整體系統的影響盡可能的小，并提供快速故障恢復手段以及資料備份手段，以保證資料的安全和系統的正常運行；

4.2 設備可靠性：計量表計和數據采集設備應對雷擊、電磁干擾和外力破壞、高溫環境等各

種惡劣環境有良好的抗受。

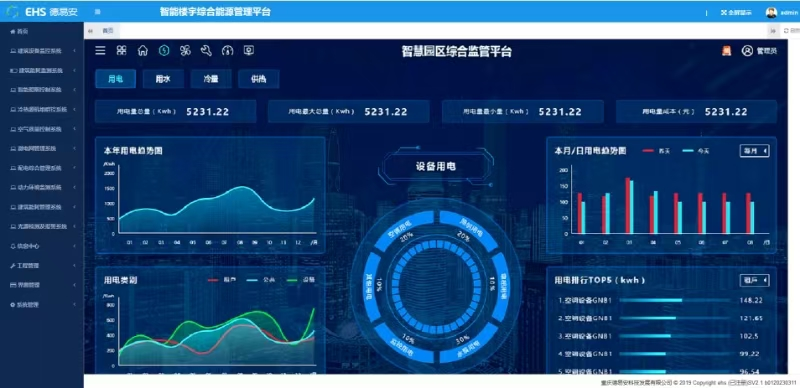

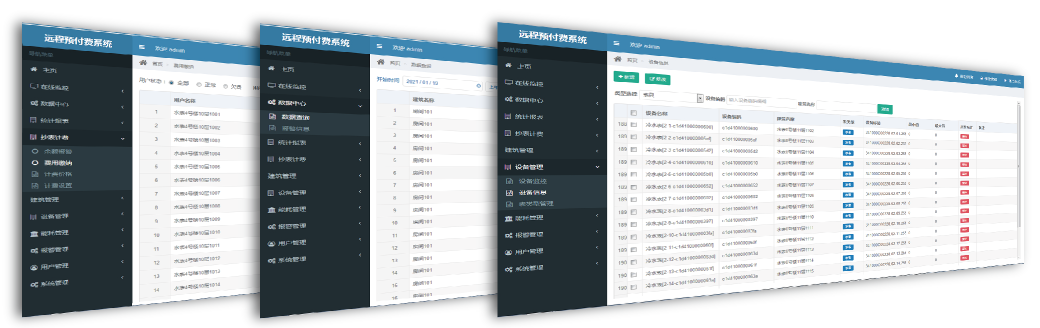

三、系統界面

四、產品介紹

1. 能耗數據采集器

DED-BA-E7101能耗數據采集器采用嵌入式系統設計，可以作為能耗儀表的信息采集和管理設備，直接連接能耗數據服務器，構成能耗監測系統。

1.1產品特點

(1) 支持多個通訊協議：DL/T645-1997、DL/T645-2007、CJ/T188-2004、GB/T19582-2008等；

(2) 總線支持豐富：支持RS485、M-Bus，LAN等網絡接口；

(3) 配置維護方便：可以使用LAN接口進行本地或遠程配置；

(4) 完全按照國家技術導則進行設計研發，支持數據加密，斷點續傳，已在國內多個項目廣泛應用。

1.2技術參數

1.3產品選型

1.4配套產品選型
