一、系統概述
智能照明管理系統主要對公共照明進行包括遠程控制開關、照明回路運行狀態和手自動狀態監測就地控制等監控，系統預留接口對接照明用電數據，在幫助用戶提高管理效率的同時，還能夠結合實際運行情況及業務模式，通過制定合理的控制模式實現照明節能。
產品廣泛應用于商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控。
二、系統配置說明
（1）8路智能照明控制器485擴展接口可接4路智能照明控制器(4變量)、智能開關面板（6變量）、4路智能調光模塊（4變量、）照度傳感器（1變量）等設備，布線長度應小于300米；8路智能照明控制器和擴展的4路智能照明控制器和4路智能調光模塊應設置在同一個控制配電箱內。
（2）8路智能照明控制器485接口擴展設備總變量不超過32個。
（3）智能照明控制器輸出觸點，白熾燈20A，24V，電子鎮流器（led燈，節能燈）16A，277VAC。

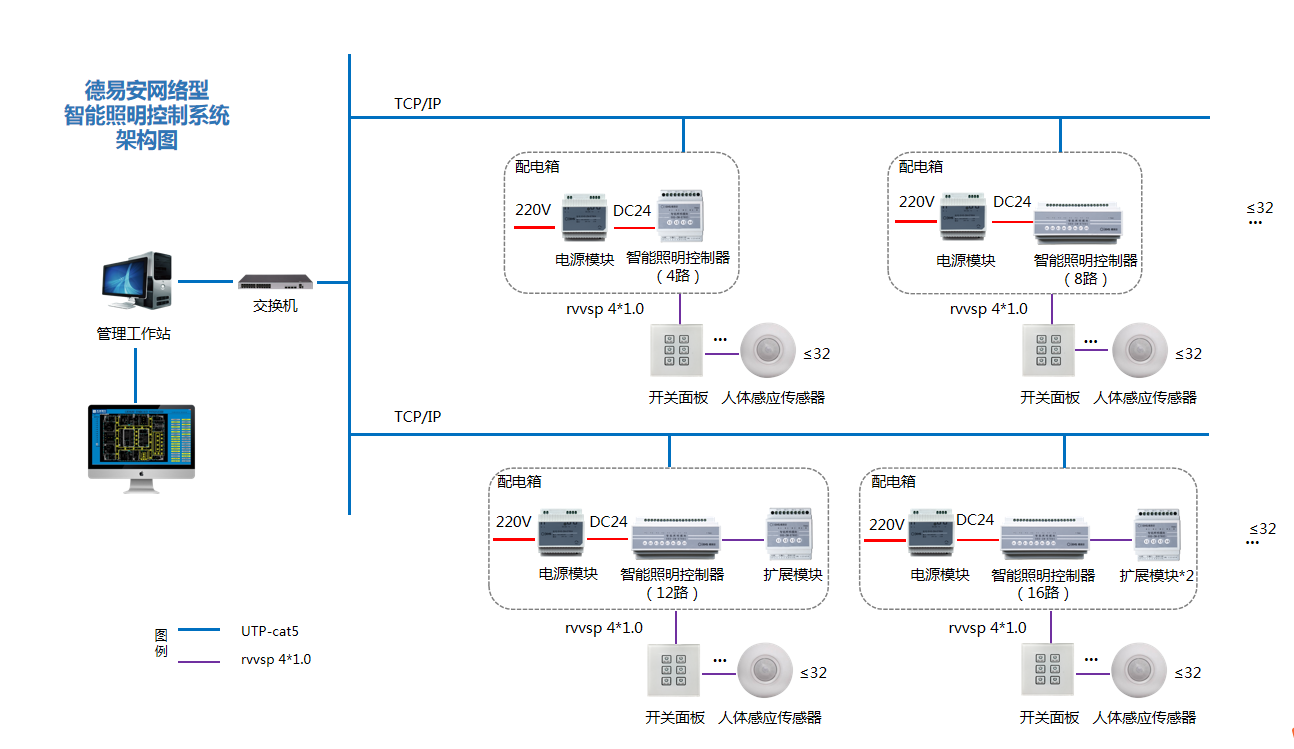

三、系統結構

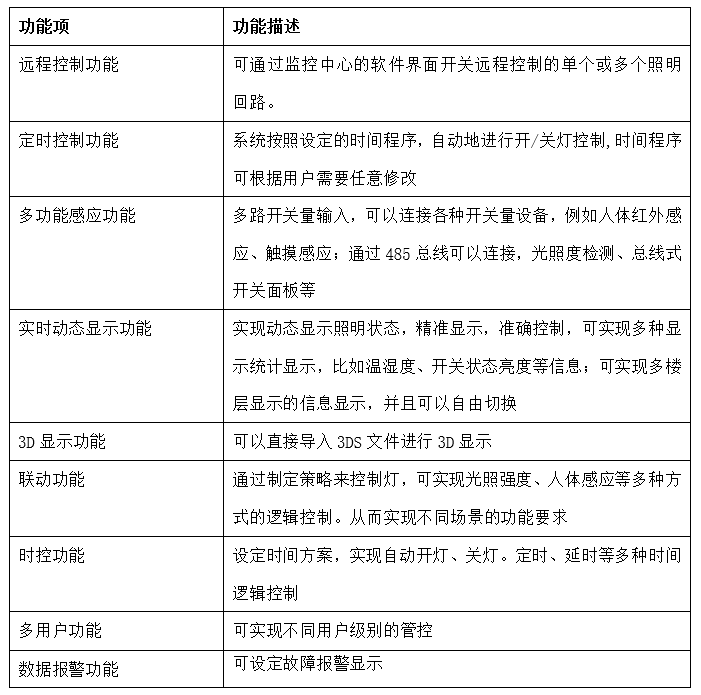

四、系統功能
五、系統界面
六、主要產品
6.1 EHS-ZM-E7801智能照明控制器
6.1.1產品特點
1)具有遠程集中控制與本地控制功能；
2)具有消防聯動功能（強啟或強切可選，默認強啟）；
3)負載狀態顯示功能；
4)可編程自動控制（每回路可設定開關時間）；
5)具有遠程編程和管理功能；
6)通訊方式與中心TCP協議通信，與擴展模塊或傳感器RS485通訊，標準Mod-bus協議；
7)多路開關量輸入，可以連接各種開關量設備，例如人體紅外感應。通過485總線可以連接，光照度檢測、總線式開關面板等；
8)無線功能，配置Wi-Fi或2G、4G無線路由器。
6.2 智能照明網關EHS-ZM-E7808
1、將協議轉換為TCO/IP協議；
2、設備具有2路標準RS485通訊接口，*多可負載64個485數據終端設備；
3、選配1路M-bus接口；
4、支持照明邏輯下載。
6.3 EHS-ZM-E7802開關面板
6.3.1產品特點
1、可遠程控制；
2、觸摸面板；
3、每個開關均帶指示；
4、具有本地編地址功能；
5、通訊方式RS485通訊，標準MODBUS協議或者CAN通信。
6.4 EHS-ZM-E7803智能照明控制器
6.4.1產品特點
1、具有遠程集中控制與本地控制功能；
2、負載狀態顯示功能；
3、自動控制（每回路可設定開關時間）；
4、具有遠程編程和管理功能；
5、通訊方式RS485通訊，標準MODBUS協議。
6.5 EHS-ZM-E7804電源模塊
6.6 EHS-ZM-E7807智能調光模塊
6.6.1產品特點
1、具有遠程集中控制與本地控制功能；
2、負載狀態顯示功能；
3、自動控制（每回路可設定開關時間）；
4、具有遠程編程和管理功能；
5、通訊方式RS485通訊，標準MODBUS協議。

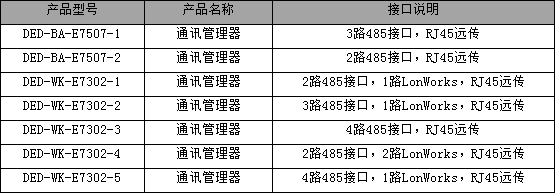

七、產品選型
