一、發展背景
我國95%以上為高能耗建筑，是發達國家的3倍,空調系統能耗*大，約占建筑總能耗的40%左右。主要是存在空調使用溫度和使用時間不可控、管理人員對樓宇能耗現狀不了解、能耗管理人員投入大、設備管理困難、無量化概念等問題造成空調高能耗運行的情況。
我們國家倡導環保節能，而且給空調的設置溫度出臺過建議溫度（夏天制冷26度以上，冬天制熱20度以下），然而在我們實際使用中，大多數人往往只根據自己喜好或舒適度調整空調設置溫度，這樣我們空調會一直處于高強度、高能耗的工作狀態，不僅嚴重浪費用電，也給空調本身帶來很大的損耗?？照{在夏天制冷模式下，設置溫度每調高1℃，空調的總體能耗會降低6%。舒適的環境溫度，使工作和學習效率提升20%-30%
由于管理不到位以及人們節能意識的淡薄等原因，往往會出現人走但沒有及時關閉空調，導致空調一直持續工作，還需要為此安排專人巡查關閉空調。不僅嚴重浪費我們空調用電，還間接浪費人力物力。便捷高效的管理用電設備，提升設備使用壽命、減少巡檢人員的工作負荷、降低企業運營成本，使管理效率提升30%。
二、系統設計標準
《公共建筑節能改造技術規范》（JGJ176-2009）:4.7.2公共建筑的采暖通風空調及生活熱水供應系統經節能改造，系統的能耗降低20%以上且靜態投資回收期小于或等于5年時，或者靜態投資回收期小于或等于3年時，易進行節能改造；6.1.6（強制性條款）公共建筑節能改造后，采暖空調系統應具備室溫調控功能
《公共機構節能條例》（國務院令第531號）：第十四條，公共機構應當實行能源消費計量制度，區分用能種類、用能系統實行能源消費分戶、分類、分類計量，并對能源消耗狀況進行實時監測，及時發現、糾正用能浪費現象。第三十條，公共機構應當嚴格執行國家有關空調室內溫度控制的規定，充分利用自然通風，改進空調運行管理
《關于嚴格執行公共建筑空調溫度控制標準的通知》（國辦發【2007】42號）：二，嚴格執行空調溫度控制標準。所有公共建筑內的單位，包括國家機關、社會團體、企事業組織和個體工商戶，除醫院等特殊單位以及在生產工藝上對溫度有特定要求并經批準的用戶之外，夏季室內空調溫度設置不得低于26攝氏度，冬季室內空調溫度設置不得高于20攝氏度。一般情況下，空調運行期間禁止開窗
國務院辦公廳關于嚴格執行公共建筑空調溫度控制標準的通知【國辦發[2007]42號】
關于印發《公共建筑室內溫度控制管理辦法》的通知【建科[2008]115號】
分體空調末端物聯網智能控制節能監管系統，采用先進的智能感應及計量技術、物聯網與互聯網技術和數據庫技術，實現空調的使用溫度及使用時間的控制、分戶、分區計量，統計和分析，找出浪費環節，優化節能監管策略，通過使用者的自主行為節能、計算機系統自動遠程監測和實時管控、定額管理以及其他設定條件下的自動控制等節能手段，消除空調在使用中的能源浪費現象，有效地控制各項能源的合理使用，達成舒適節能之成效。
三、系統概述
分體空調智能控制系統，可以實現對建筑樓宇里面的壁掛式分體空調、單相柜機空調、三相柜機空調等機型實現智能化控制與智慧運維兩大功能。

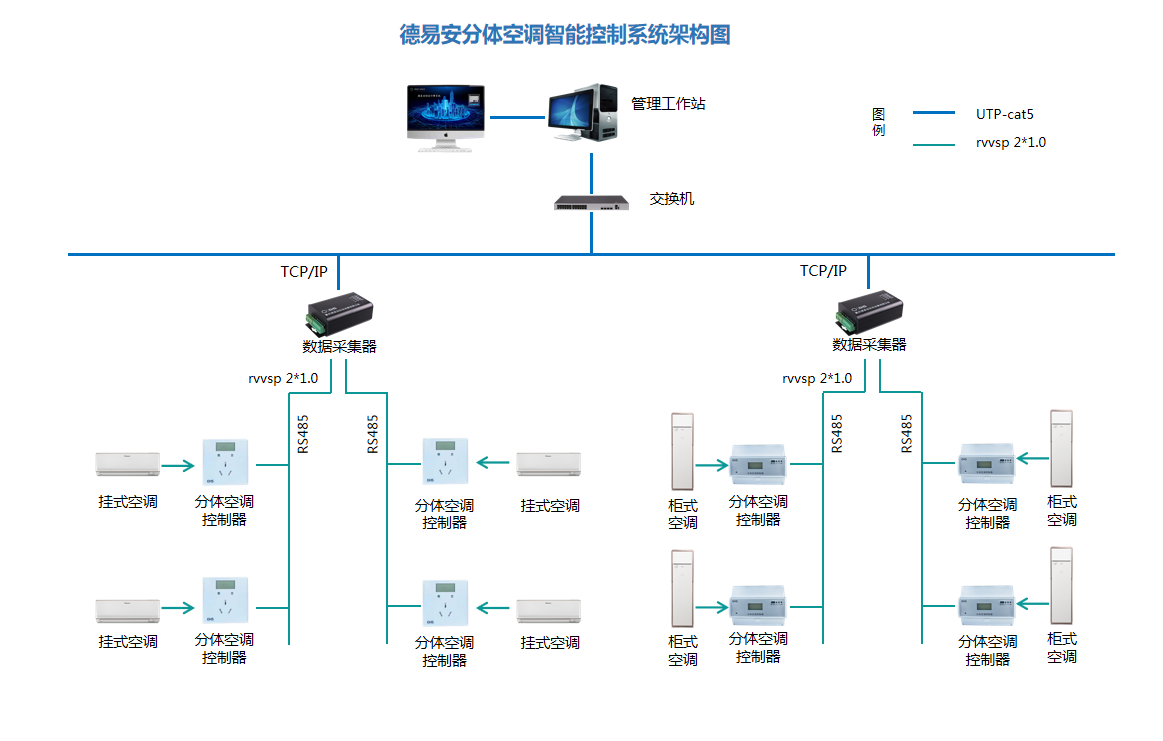

四、系統架構
五、解決方案
5.1實現功能
（1）室溫監測與溫度控制。
空調使用期間重點監控冬季空調運行溫度過高和夏季空調運行溫度過低現象。
聯網型分體空調智能控制器實時監測室內溫度與設定溫度比較，冬季室內溫度高于設定溫度值或夏季室內溫度低于設定溫度值時，控制器會自動修正并自動設置設定的溫度，使空調一直運行在設定區間內合理運行避免空調浪費。
(2)遠程控制。
從上位機系統可看到空調的使用情況，開機數量和關機數量，管理人員可以遠程的控制空調，遠程開關機、調整設定溫度、模式等操作。
(3)定時管理。
空調使用季節，重點監控班外（非工作）時間空調無人運行的浪費現象。
設置聯網型分體空調智能控制器定時控制功能，自動定時識別空調運行狀態并自動遙控關閉空調運行，防止下班后忘記關閉空調。可設定需要開機的時段、關機時段等控制策略。
(4)限溫運行。
管理者可設定限制溫度，當室溫低于限溫時，自動調節空調到限定溫度運行，杜絕認為浪費。
5.2改造方案
該項目中的空調存在分體空調壁掛機、單相柜機、三相柜機、針對不同類別的空調采用不同的控制產品去控制。
壁掛機空調：
壁掛機采用插座式的控制器，把壁掛機原有的插座更換成智能插座。
安裝方式：壁掛機空調為插座取電的，直接用插座式空調控制器替換原有的取電插座即可，接線方式為零線、火線、地線，與原有的插座供電是一致的。
三相柜機空調：
三相空調控制器，實現遠程控制空調及空調的用電計量。

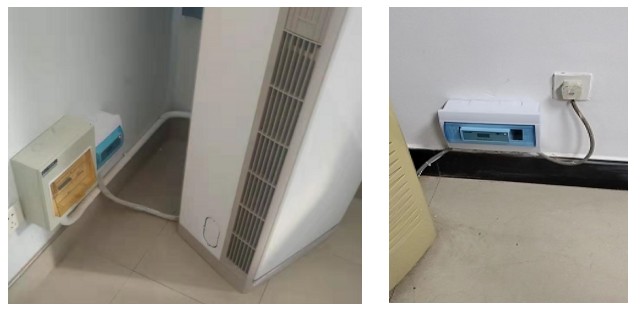

安裝方式：將三相控制器用8-12位的塑料配電盒安裝在三相斷路器或插座附近，將三相斷路器上出線端子的空調電源線拆下來，用4平方以上的電源線接入斷路器的出線端子，將電源線按照固定的線序接入三相控制器的ABC三相的進線，再將空調的電源線按照拆下來的線序接入到控制器出線的ABC三相上。如果空調是插頭取電的，將空調電源線中間截斷即可，接線方式一樣。
空調控制器的感溫探頭和紅外探頭都是外置的，控制器安裝完成后將溫度探頭引至空調的內部的風扇位置在空調原有探頭的安裝位置處用扎帶固定。 紅外探頭需要引至空調內部的紅外接收探頭位置。
六、設備介紹
6.1分體空調控制器（壁掛機）
（1）產品概述
插座式分體空調控制器采用先進的紅外編碼技術，內置多種節能控制算法，自動感知周圍環境溫度，自動調節分體空調運行，保持室內溫度舒適的同時實現節能和空調的保護。
產品集成了電參數計量和存儲、空調運行狀態監測、環境溫度實時采集等功能，并實現參數遠程讀取，實現管理者對空調的實時監控。
（2）產品功能
電力參數測量：通過外置互感器，實現電壓、電力、功率等參數的測量及電量計量。
遠程控制：可以遠程控制空調開關機、調溫、模式等。
限溫功能：可實時監測室內環境溫度，管理者可設定限制溫度，當室溫低于限溫時，自動調節空調到限定溫度運行，杜絕人為浪費。
壓縮機保護：管理者可設定壓縮機連續運行*大時長，當檢測到壓縮機連續運行時間大于此時長，自動關閉空調以保護壓縮機。
定時調溫：管理者每天可設定六組定時調溫時間，自動調節溫度到節能溫度。
安裝方便：空調插座式安裝。
6.2分體空調控制器（三相柜機）：
（1）產品概述
（2）產品功能
電力參數測量：通過外置互感器，實現電壓、電力、功率等參數的測量及電量計量。
遠程控制：可以遠程控制空調開關機、調溫、模式等。
限溫功能：可實時監測室內環境溫度，管理者可設定限制溫度，當室溫低于限溫時，自動調節空調到限定溫度運行，杜絕人為浪費。
壓縮機保護：管理者可設定壓縮機連續運行*大時長，當檢測到壓縮機連續運行時間大于此時長，自動關閉空調以保護壓縮機。
定時調溫：管理者每天可設定六組定時調溫時間，自動調節溫度到節能溫度。
安裝方便：空調嵌入式安裝。
七、軟件介紹
7.1分體空調控制系統
（1）軟件概述
用戶通過分析分體空調控制系統末端負荷變化與不同房間、不同方位、不同時間、不同天氣的相關性規律，制訂舒適節能的更優的調控方案，優化空調系統的運行參數實現空調的系統節能，有效提高建筑能效及空調管理效率。
（2）空調軟件功能介紹

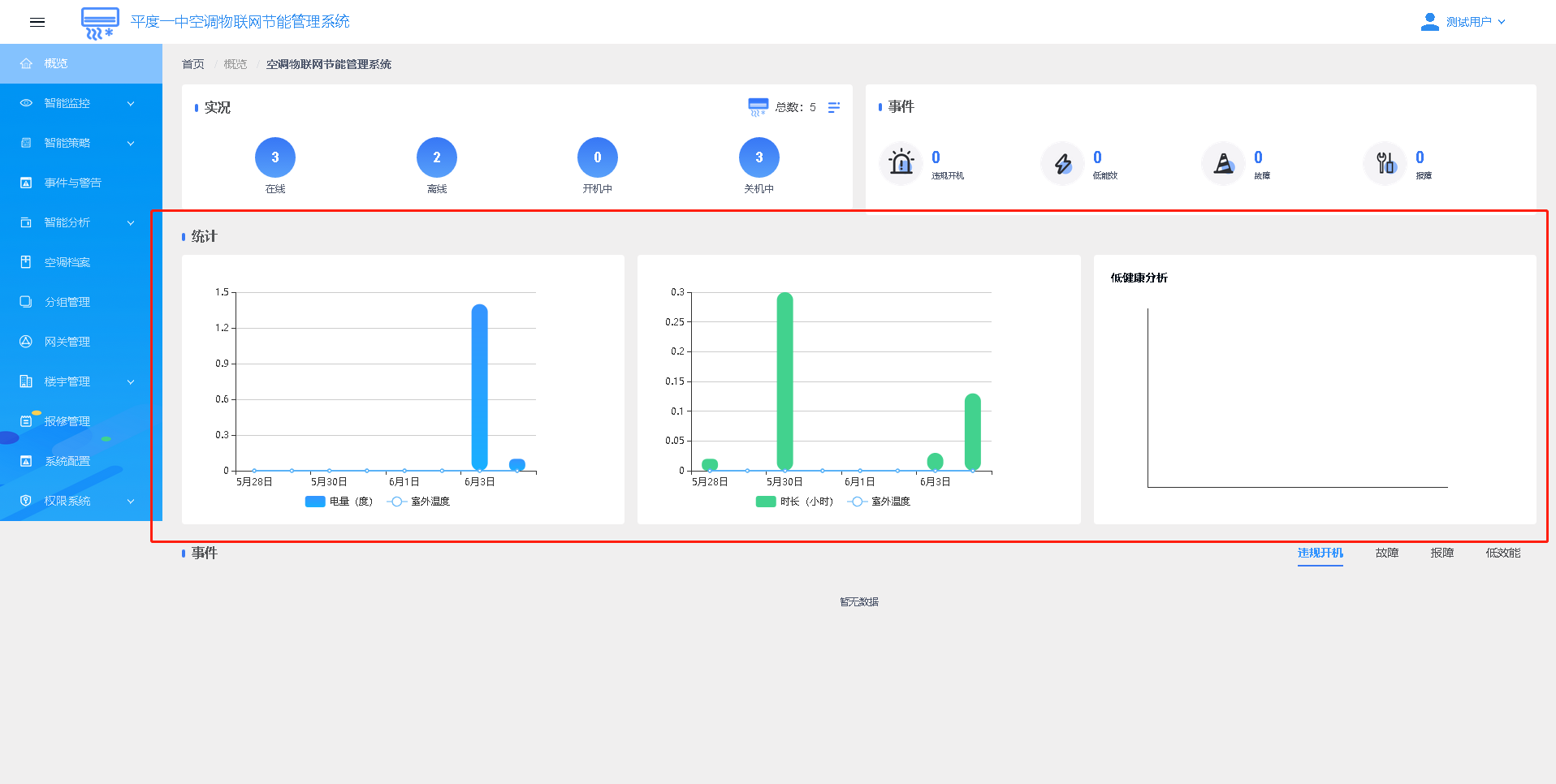

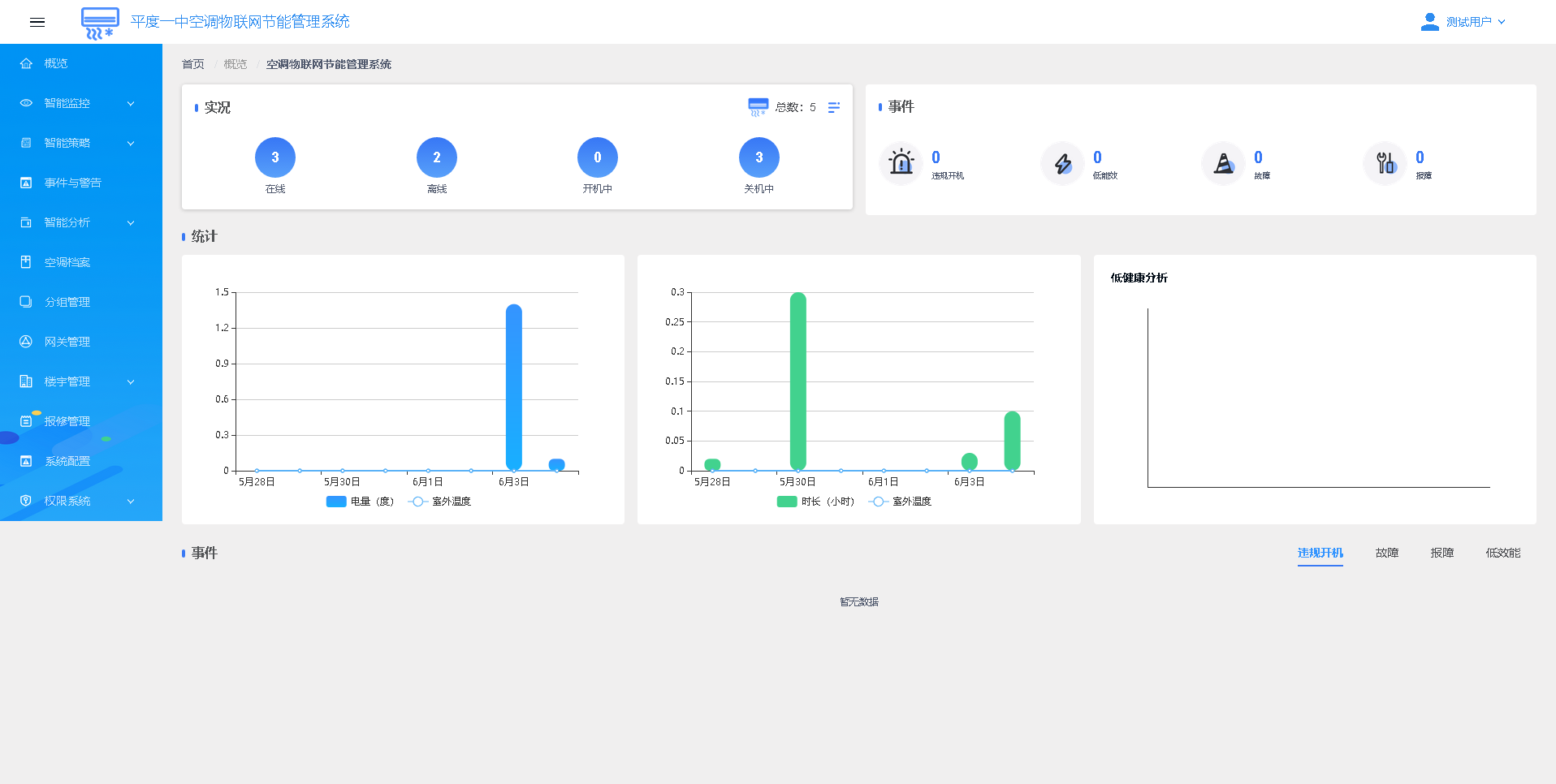

實況概覽：實時顯示當前所有空調匯總數據的顯示，包括總數、控制模塊在線與離線的總數、正處于開機狀態的空調數，以及關機狀態的空調數，違規開機、低功效、故障、報障的當前提醒匯總；
能耗匯總統計：日電量分析面版，顯示一周內每天使用電量與室溫的對比分析。開機時長分析，顯示一周內每天使用時長與室溫的對比分析
智能監控：提供全校、樓宇、樓層、房間的實時空調使用情況的匯總簡報。具體包括每一個片區空調開機數量、關機數量、控制終端在線數量、離線數量、故障、違規開機、低效能等數據的匯總
空調控制：可以遠程對空調下發開機、關機、設置目標溫度、設置空調運行模式、設置控制器運行模式、設置限溫運行、設置定時開機、設置定時關機、設置超時保護、時段禁用等遠程控制操作
智能策略設定：代替人工的管理，通過系統自動執行管理要求，實現節能是本項目的核心。具備規則命令、重復設置選項、規則優先級、規則有效期等設定

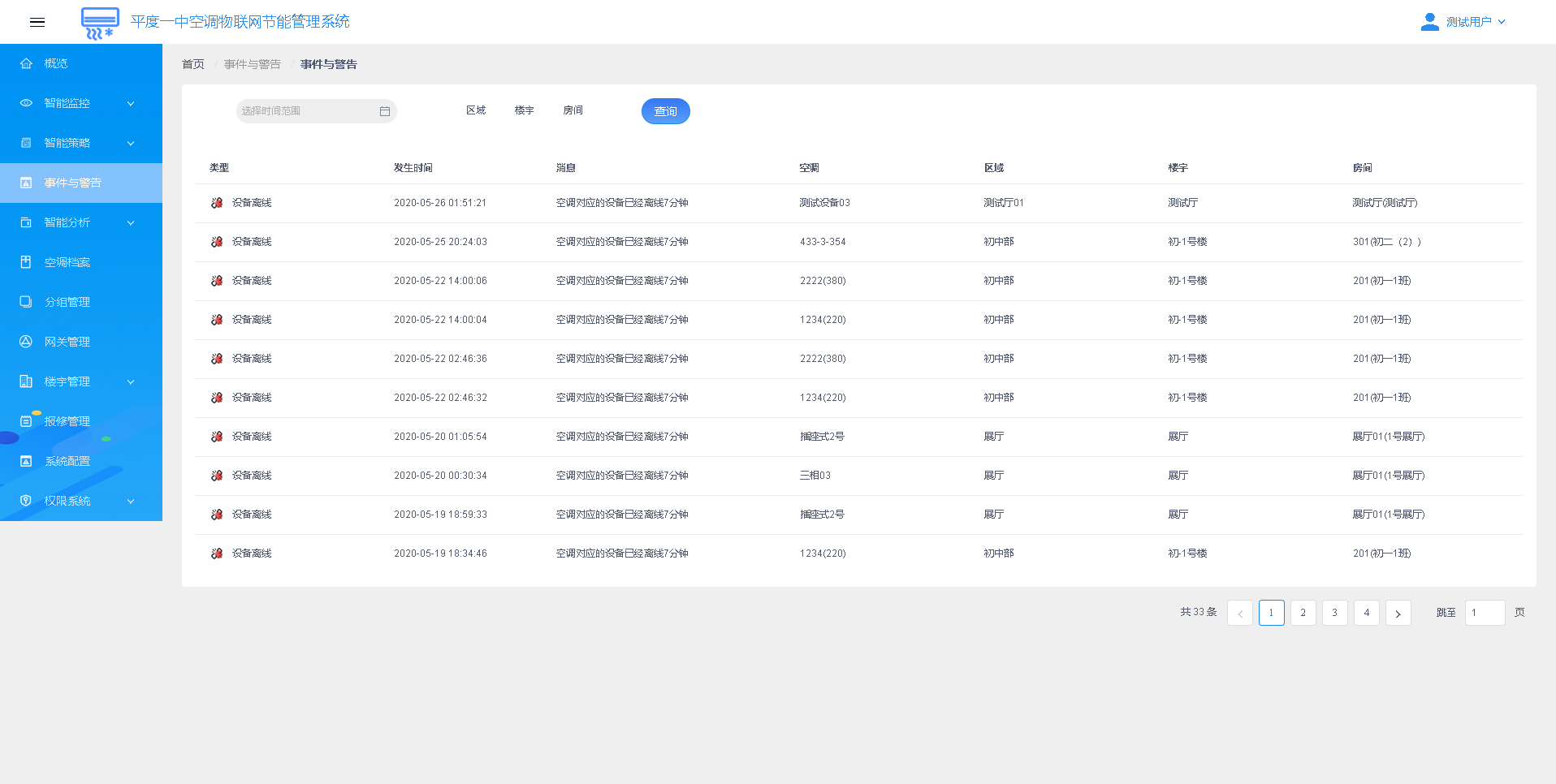

事件與告警; 系統會實時對所有空調進行運行監控，對運行數據進行分析。并對分析結果以及異常情況進行預警與提醒，這些信息統稱為事件。事件信息會根據權限配置自動向管理用戶的微信小程序推送消息。包含：違規使用、故障告警等，系統記錄事件產生時間，對應的空調編號

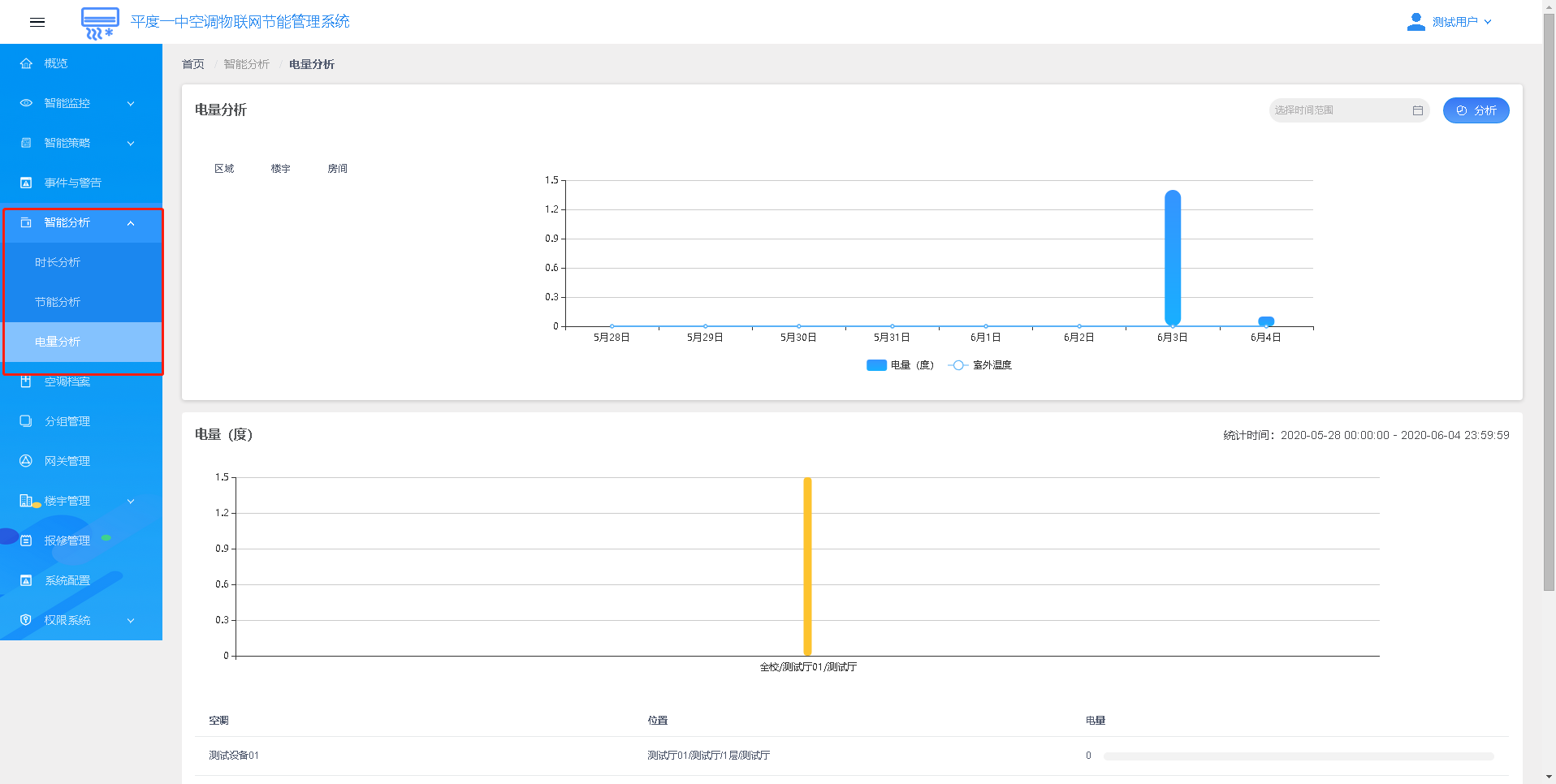

智能分析：智能分析提供數據報表給管理人員，管理人員可以直觀了解全校所有空調的運行狀態、異常情況等信息。包含：空調健康分析、使用時長分析、節能分析、電量分析。

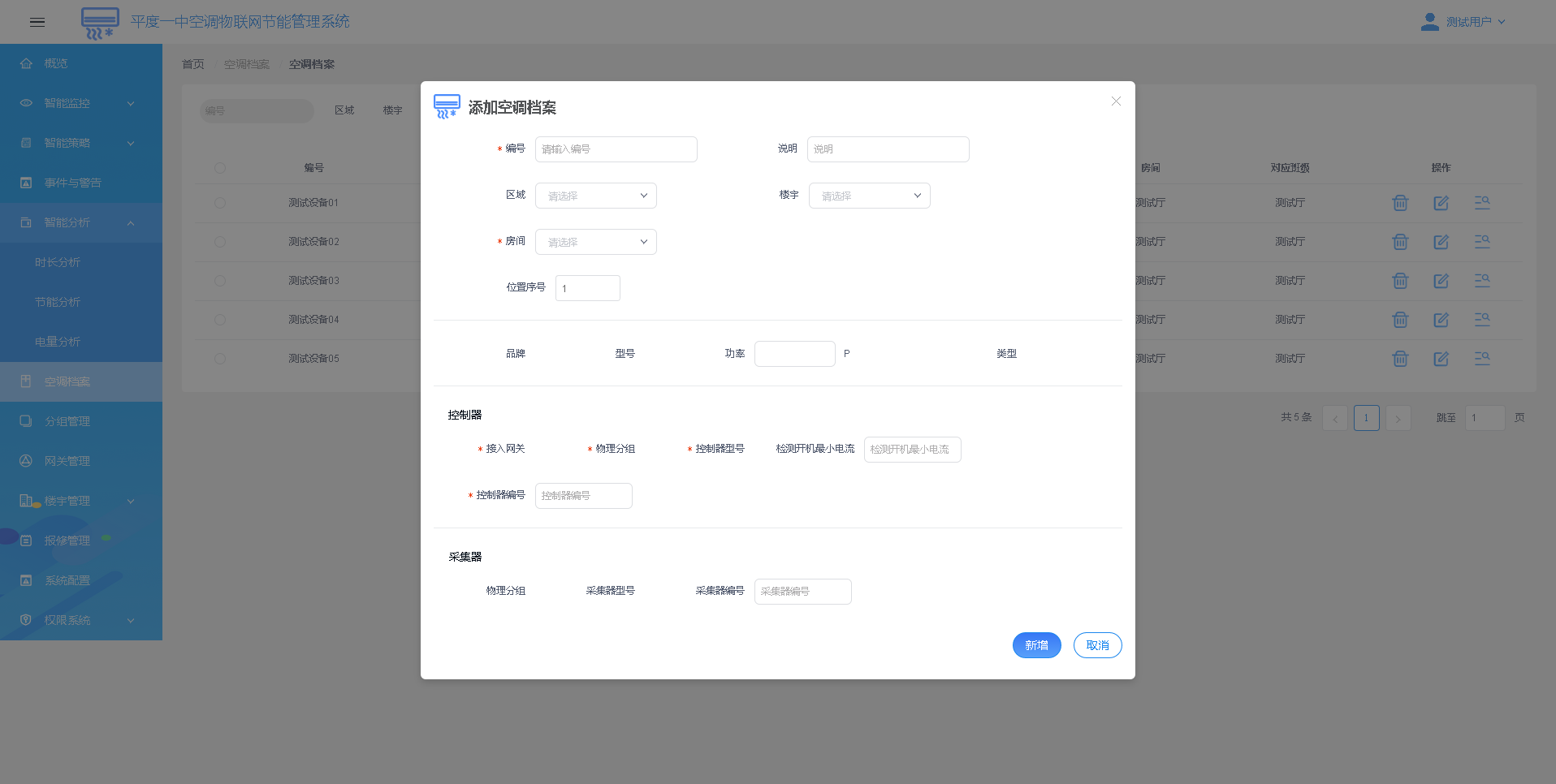

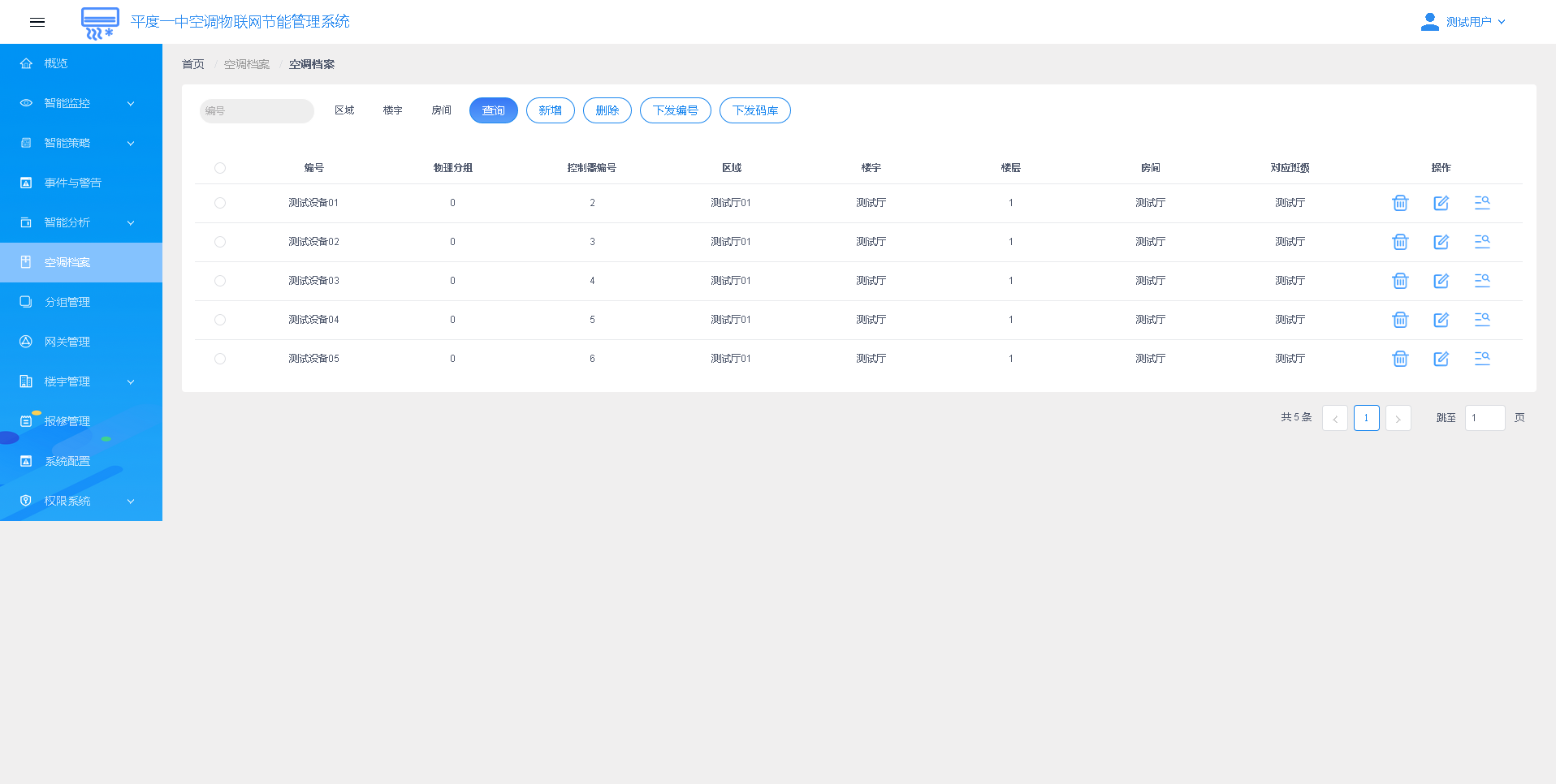

空調檔案信息：包括空調的編號、型號、功率、品牌等，以及安裝在空調上的控制器編號、版本、關聯的無線網關等。
設備維護：維護聯網設備與建筑物和被監測設備的邏輯關系，方便故障定位與設備維護；

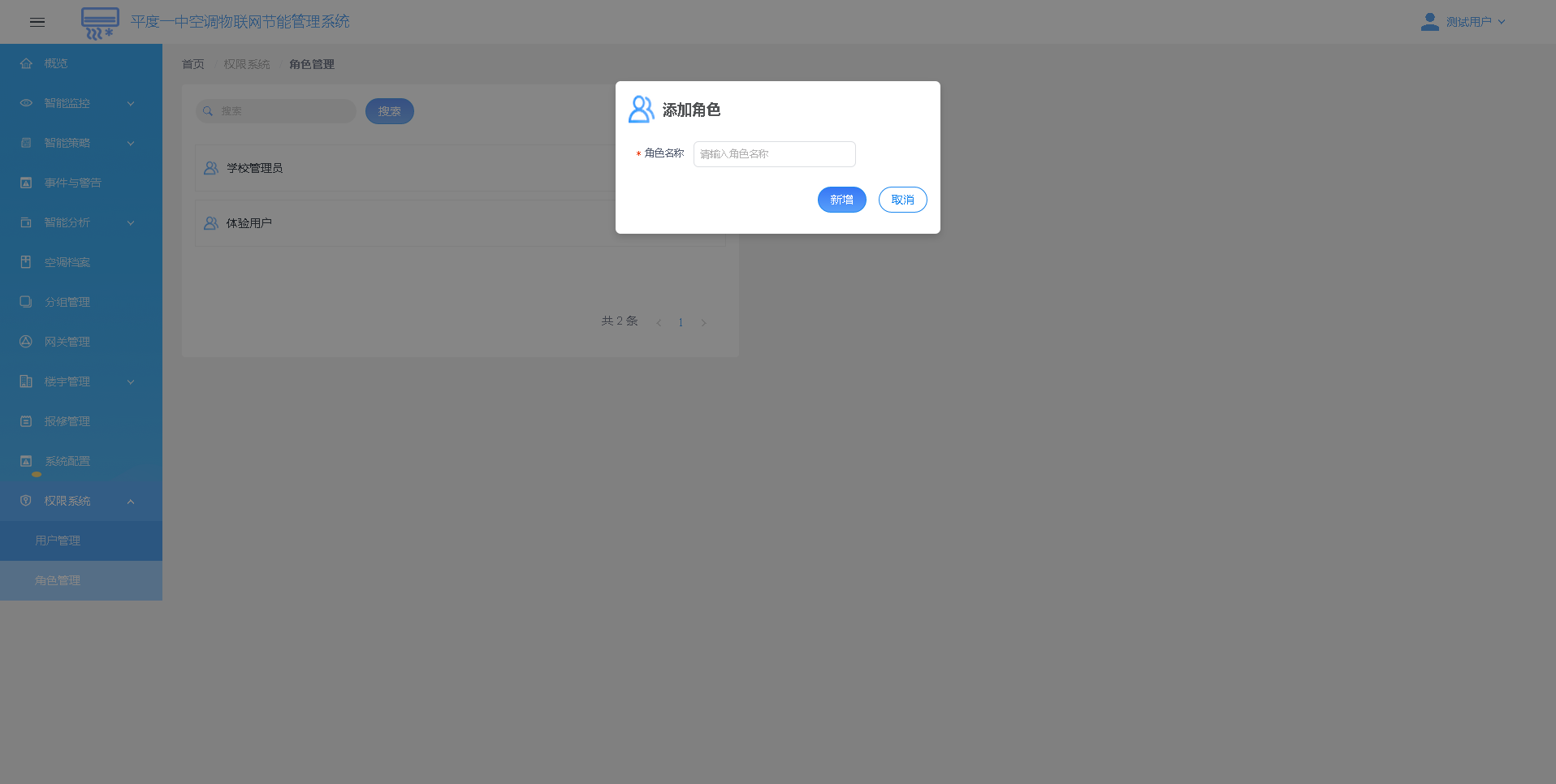

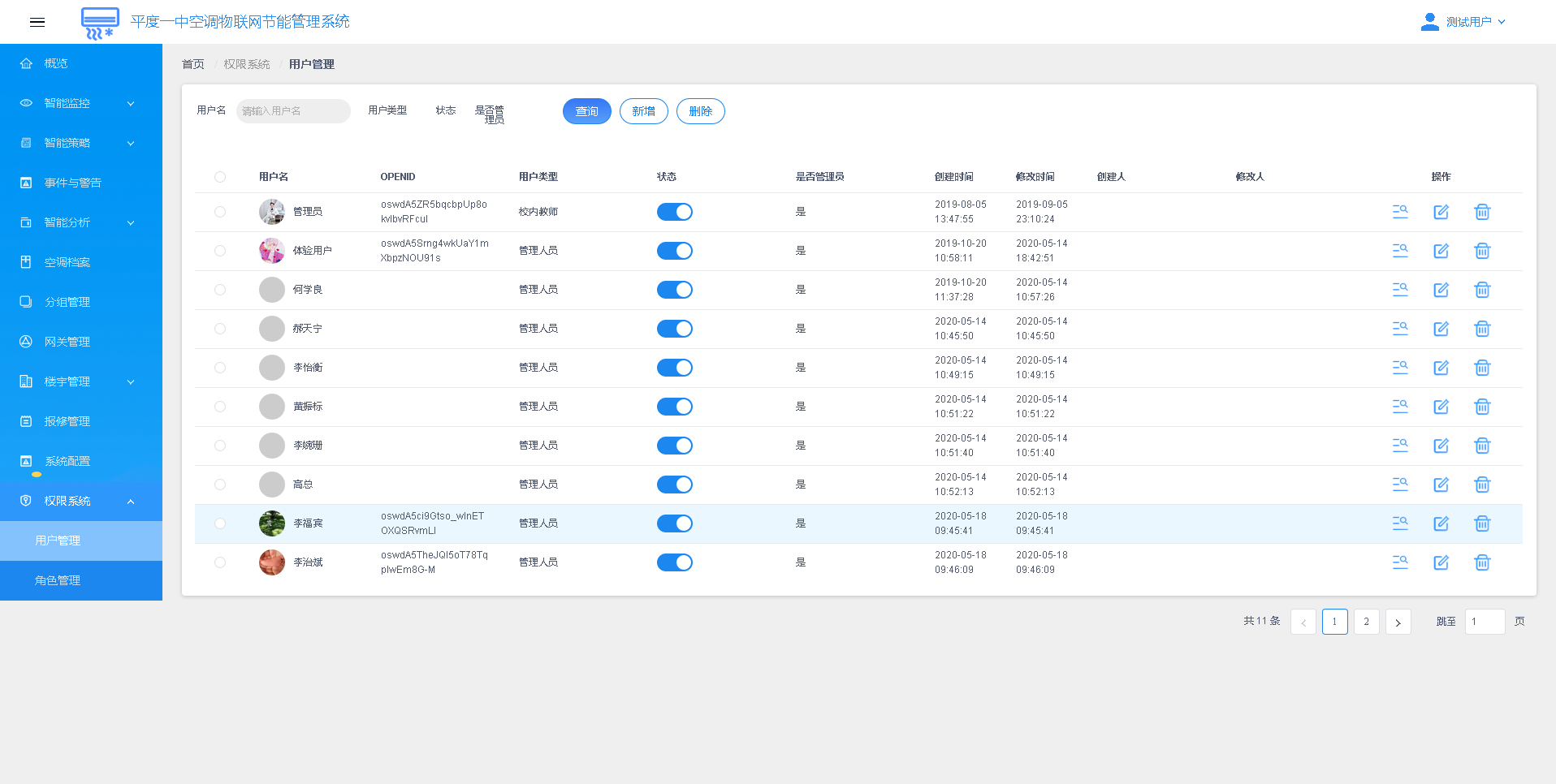

權限系統管理：包含用戶管理、角色管理
